Der Entwurf sieht vor Ort gegossene Fundamentbalken vor, wobei die Erdgeschossdecke aus 250 mm starken Fertigteilplatten und einer 50 mm starken Deckschicht besteht. Farrat arbeitete mit BDP zusammen, um die Konstruktion des Tragwerks und des Schwingungsisolierungssystems zu entwickeln und zu verfeinern.

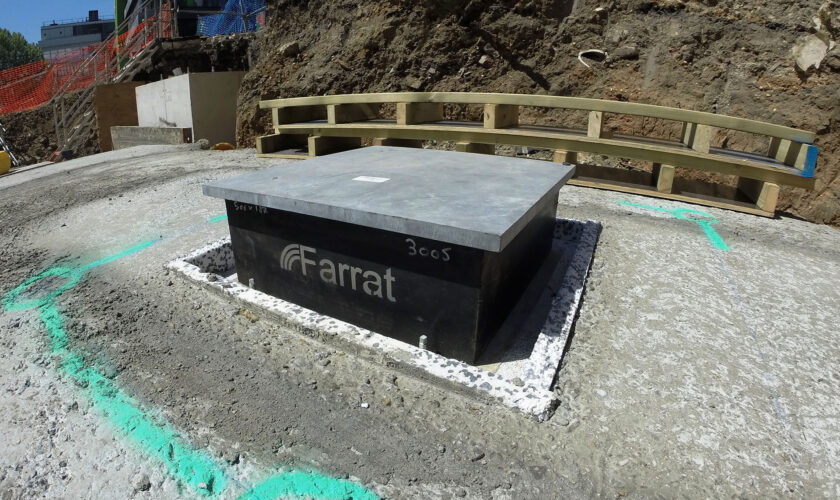

Der Prozess begann damit, dass BDP alle Stützen- und Kernlasten als unbereinigte Eigen- und Nutzlasten an Farrat übermittelte (unbereinigte Lasten sind wichtig, da die Leistung des Isolationssystems von den typischen Betriebslasten abhängt). Farrat setzte daraufhin seine präzisen Tools zur Leistungsvorhersage ein, um akustische Lager für jeden Standort und übermittelte einen „Bearing Performance Schedule“ (BPS) an BDP, das die Angaben zu den Bolzenverbindungen unter Verwendung der in Farrats BPS angegebenen Federkonstanten in Federwerte umwandelte.
Obwohl die Gesamtlast des Gebäudes unverändert blieb, führte dies an einigen Stellen zu einer Umverteilung der Lasten innerhalb der Konstruktion. Diese Lasten wurden an Farrat zurückgesendet, um den BPS zu aktualisieren und an BDP zurückzusenden.
__SCMARKERtext_2X0__
Grundriss GA der Fundamente mit der Position der 3 Stabilitätskerne.__SCMARKERtext_3X0__

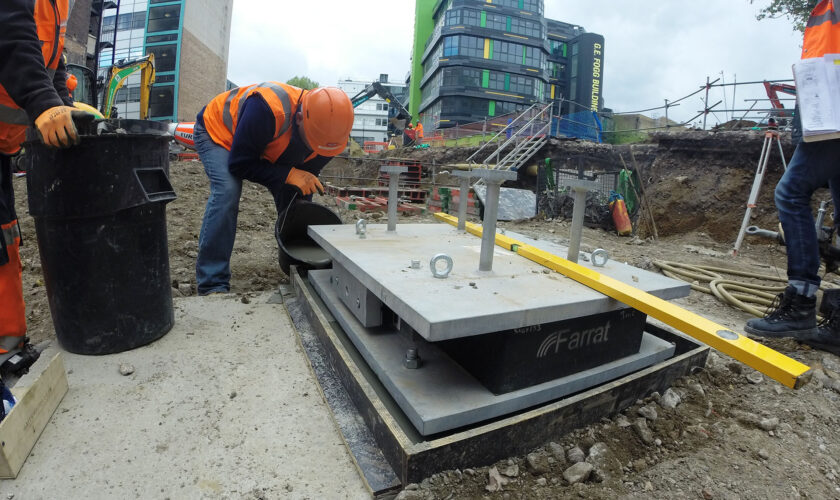

An einigen Stellen musste das Planungsteam horizontale Kräfte berücksichtigen, die durch eine Drehung innerhalb der Fundamentbalken entstanden, bedingt durch die Positionierung der darüber liegenden Stütze und der darunter liegenden Pfahlkappe. Ursprünglich sollte dieser Drehung durch seitliche Aussteifungen entgegengewirkt werden, doch BDP und Farrat stellten fest, dass sie diesen Effekt durch die strategische Anordnung der Lager und in einigen Fällen durch die Aufteilung eines einzelnen Lagers in zwei, drei oder vier Lager überwinden konnten, um Drehwiderstand zu erzeugen.

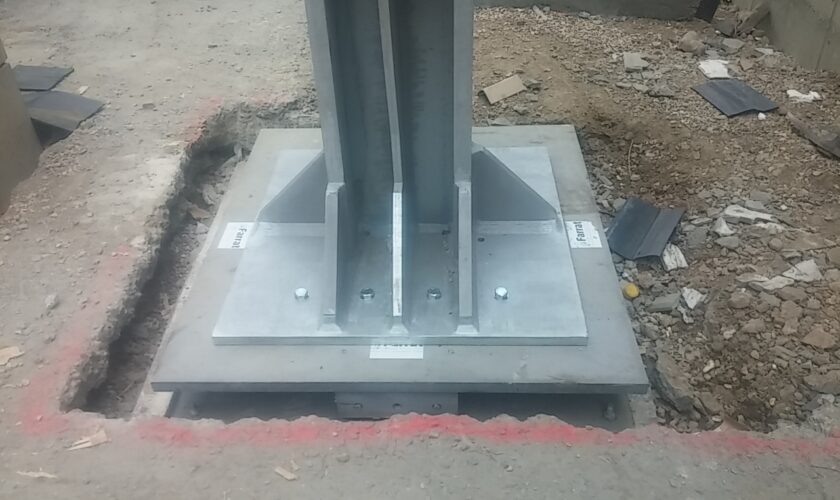

Das Gebäude umfasste sieben externe V-Säulen, die sich von der Pfahlkopfebene bis zur Unterseite der zweiten Etage erstreckten. In diesen Fällen bedeutete die V-Form der Säule, dass die vertikale Last eine horizontale Komponente in Übereinstimmung mit der V-Form enthielt, der durch akustische seitliche Begrenzungen.
In der anderen Achse mussten die Säulen so ausgelegt werden, dass sie einem möglichen Fahrzeugaufprall standhalten. Die Konstruktion der Kernelemente war ähnlich, erforderte jedoch eine eingehendere Analyse bei der Auslegung der Lager, um Zugspannungen zu beseitigen und geeignete seitliche Aussteifungen einzubauen, die Wind und anderen hypothetischen horizontalen Lasten standhalten.
__SCMARKERtext_2X0__
Typischer Querschnitt des Gebäudes, Dämmsystem und Fundamente.__SCMARKERtext_3X0__
