Königliches Kollegium der Allgemeinmediziner

United Kingdom
Generalunternehmer & Auftraggeber
Strukturton
Architekt
Tilney Shane
Akustik-Berater
Cole Jarman
Hersteller von Stahlkonstruktionen
DMR Strukturell
Die wichtigsten Fakten
290 Plätze im Auditorium + 6 Plätze für Behinderte
212m2 von Isomat Akustik-Schwimmböden

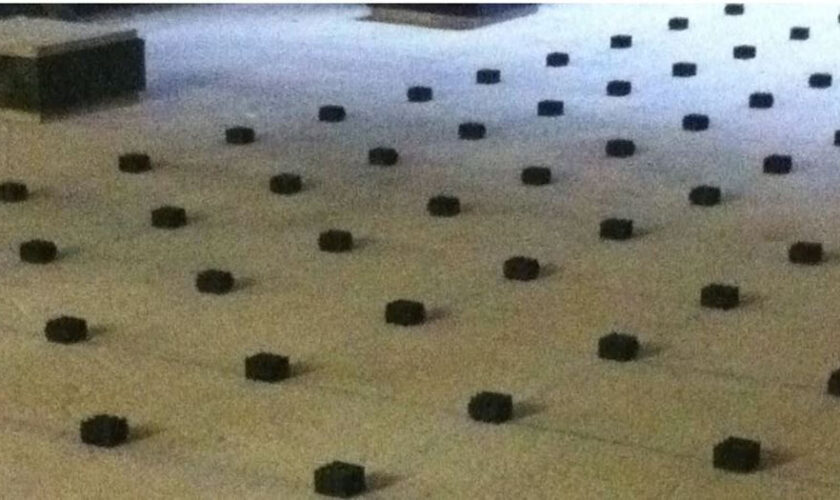

700 Isomat Schwimmende Bodenisolatoren

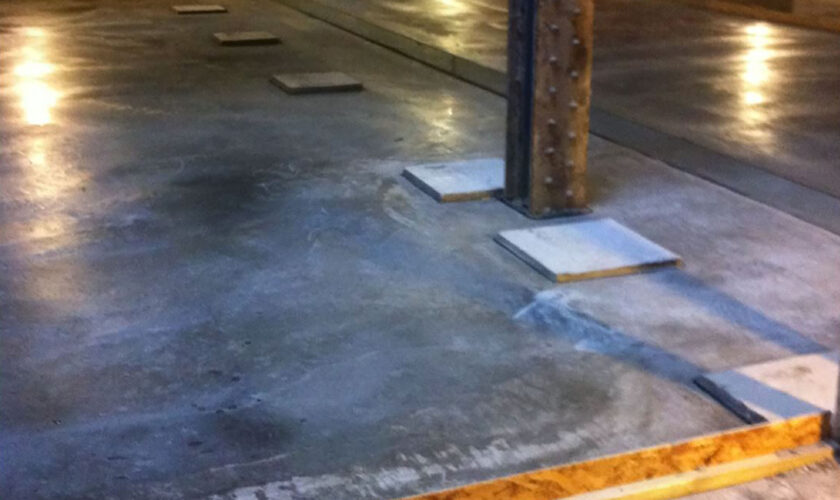

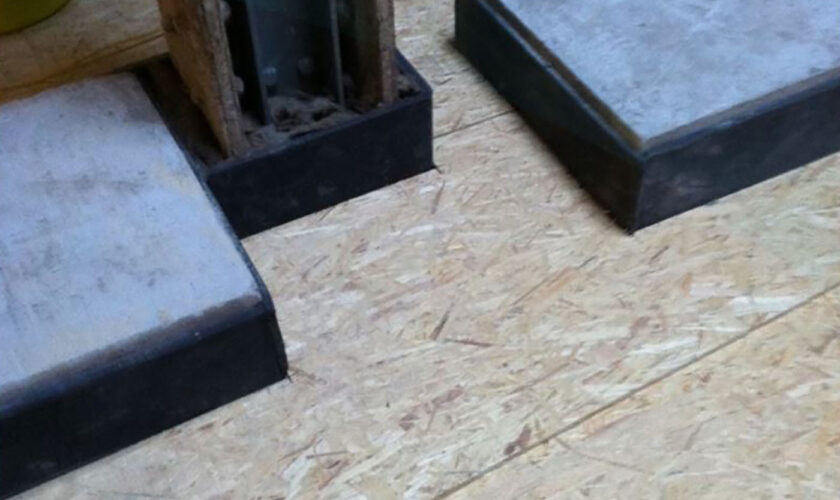

22 Lamellenlager aus Naturkautschuk für Sitzstrukturen

Die Herausforderung

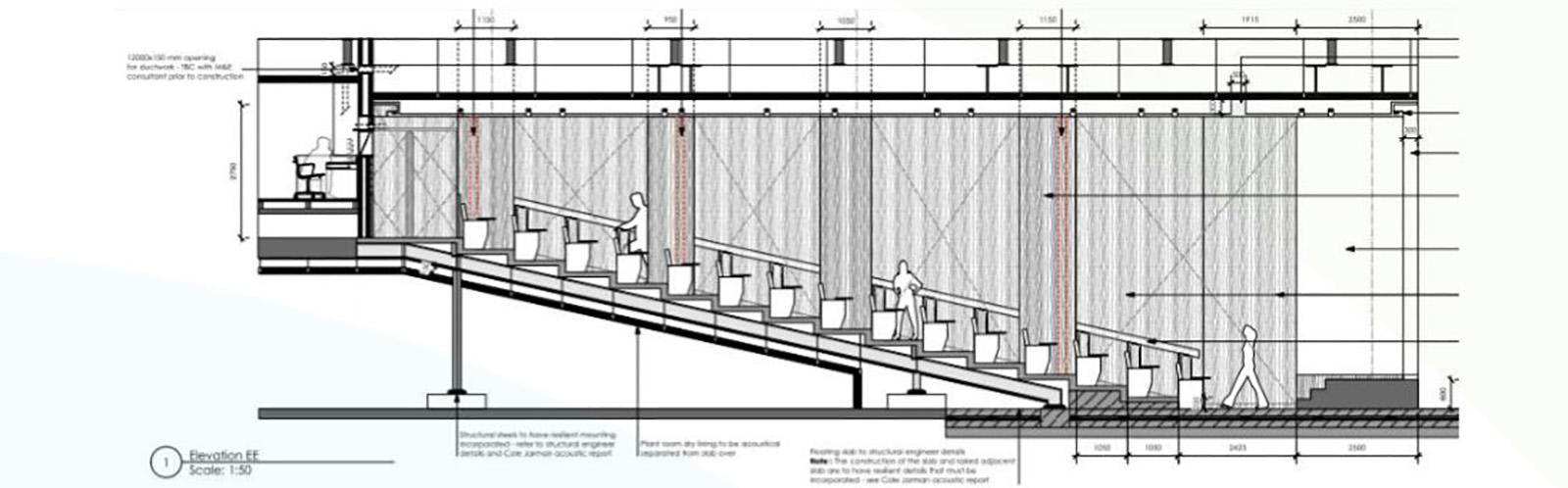

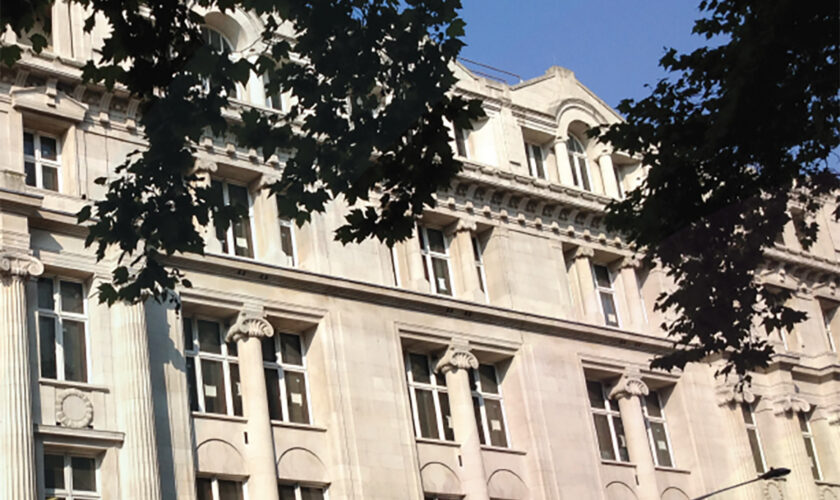

Besondere Herausforderungen ergaben sich aus der Tatsache, dass das Gebäude unter Denkmalschutz der Klasse II steht und bauliche Veränderungen sowie ein Innenausbau zur Unterbringung von 350 Mitarbeitern des Colleges geplant waren. Eine weitere zentrale Anforderung bestand darin, die inneren Elemente des Auditoriums mithilfe einer „Box-in-Box“-Konstruktion von den umliegenden Gebäuden, darunter das University College Hospital und das University College London, zu isolieren.

Der schwimmende Boden selbst musste so ausgelegt werden, dass er nicht mehr als 12 Hz erreicht, was eine Isolierung von etwa 96–98 % gegenüber den störenden Bahnfrequenzen gewährleisten würde, die bei etwa 100 Hz ihren Spitzenwert erreichten..

Die Lösung

Der Akustikberater beauftragte Farrat mit der akustischen Entkopplung des Bodens und der Sitzkonstruktionen. Daraufhin konnten die akustischen Innenwände montiert und die Akustikdecke mithilfe von elastischen Aufhängungen an der Tragdecke aufgehängt werden.

Dank der umfangreichen Erfahrung von Farrat mit solchen Anwendungen in zahlreichen Kinos, Konzerthallen und anderen Auditorien konnten wir einen praxisorientierten Service anbieten, der die Anforderungen des Akustikberaters, die vom Statiker angegebenen unbelasteten und belasteten Lasten sowie die Anschlussdetails des Stahlbauunternehmens berücksichtigte. Anschließend arbeiteten wir eng mit dem Stahlbauunternehmen (DMR Structural) zusammen, um sicherzustellen, dass jeder Isolator passte.

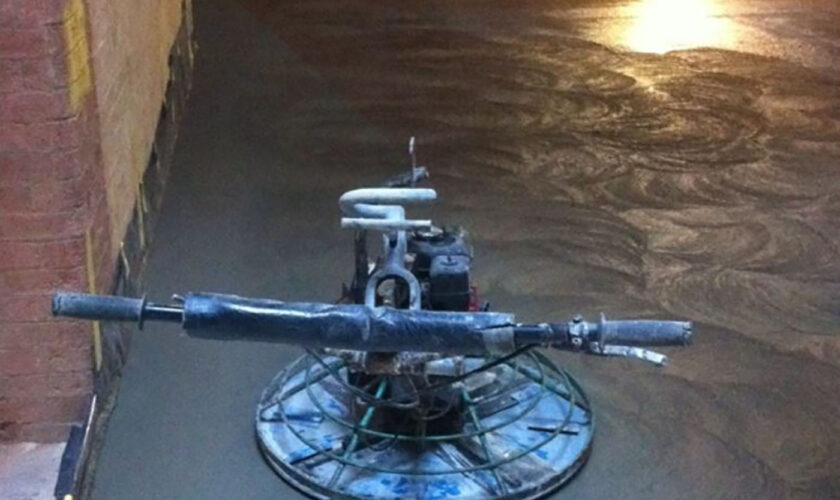

Neben der Zusammenarbeit mit zahlreichen anderen Bauunternehmern musste unser spezialisiertes AcouStruct-Montageteam logistische Herausforderungen bewältigen, da sich der Saal im Untergeschoss befand und das Gebäude noch nicht wasserdicht war. Eine angrenzende Straße musste vorübergehend gesperrt werden, um die Pumpe für den Betoniervorgang aufzustellen, und eine 60 Meter lange Betonleitung wurde verwendet, um den Beton in das Untergeschoss zu befördern. Unser erfahrenes und proaktives Team installierte die gesamte schwimmende Betonplatte in nur vier Tagen..

Tim Street
Akustik-Berater, Cole Jarman
Dieses Projekt erforderte höchste Qualität bei der Schwingungsdämpfung.
