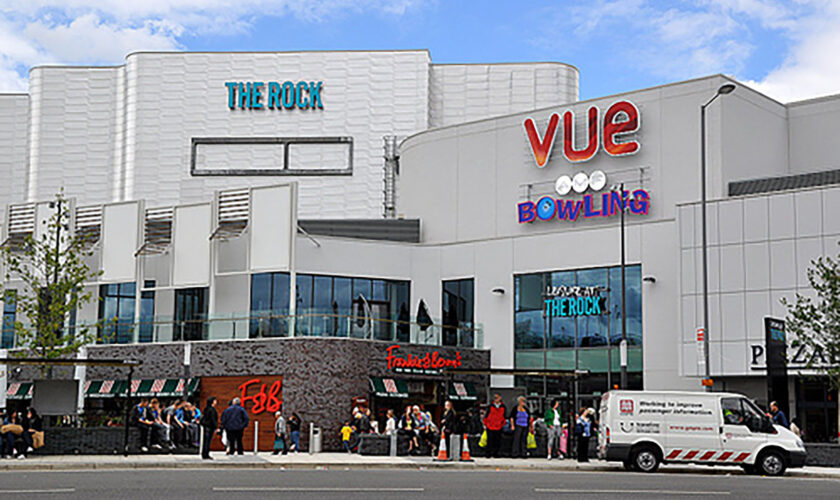

Vue Kino, The Rock

United Kingdom
Generalunternehmer
Laing O'Rourke
Akustik-Berater
Buro Happold Akustik
Architekten
BDP
Die wichtigsten Fakten

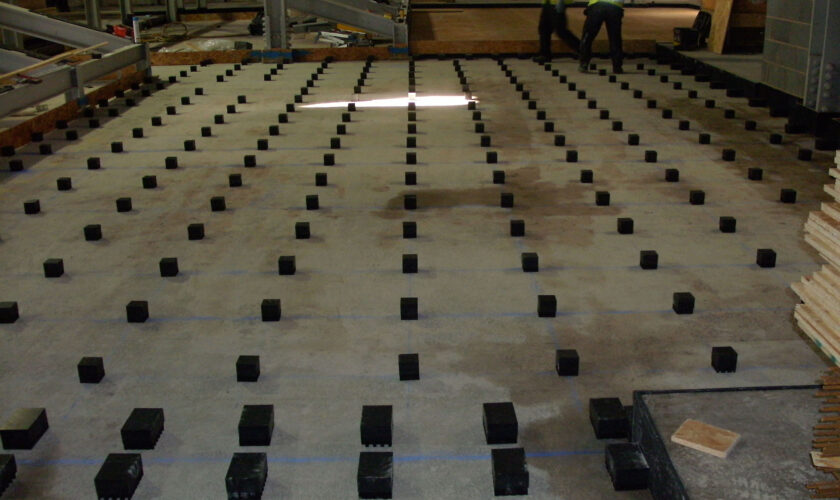

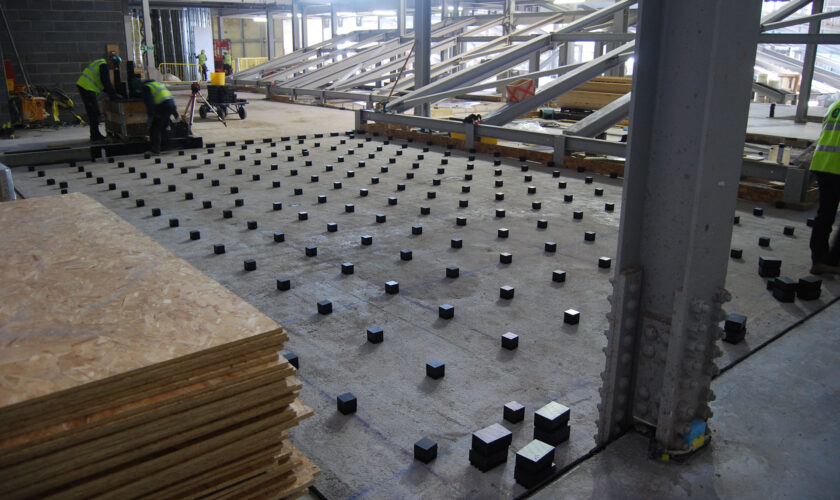

Kino mit 10 Leinwänden: 1130m2 Akustik-Schwebeboden

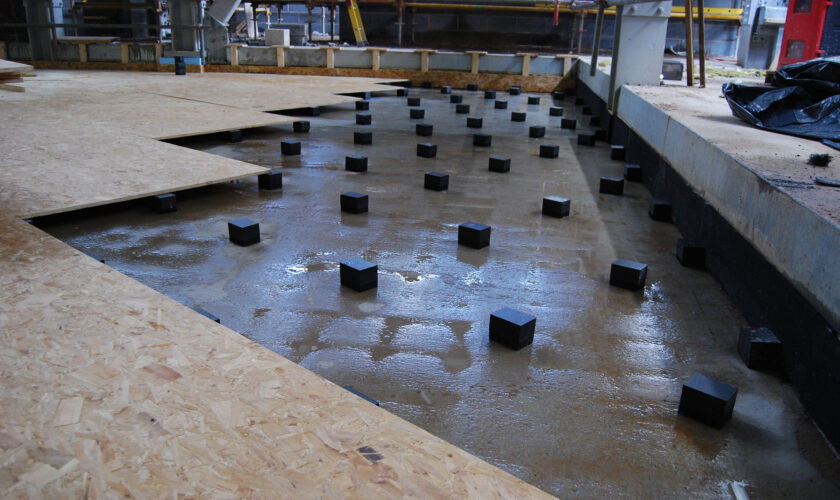

24-Bahnen-Bowlingbahn: 1387m2 Akustik-Schwimmboden

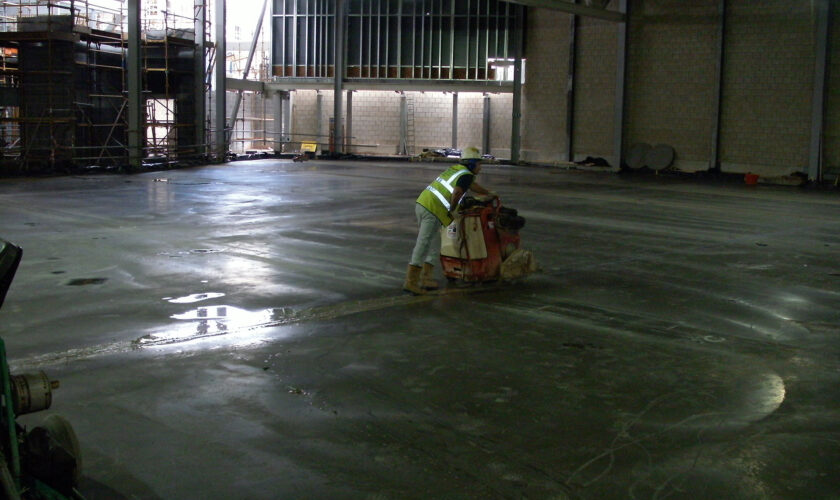

170 m3 An einem Tag wurde Beton gegossen, um die Bodenplatte für die Bowlingbahn zu erstellen

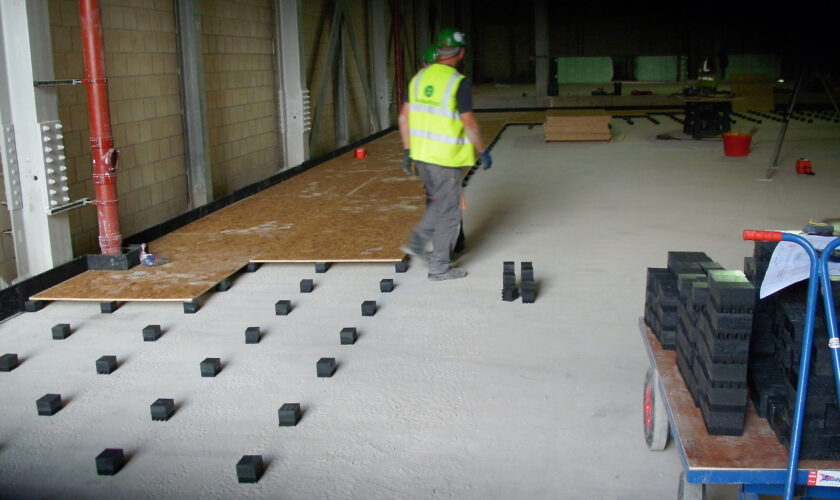

3000m2 Bodenflächen mit Hohlräumen
640m3 der gelieferten und eingebauten Betonmenge

Die Herausforderung

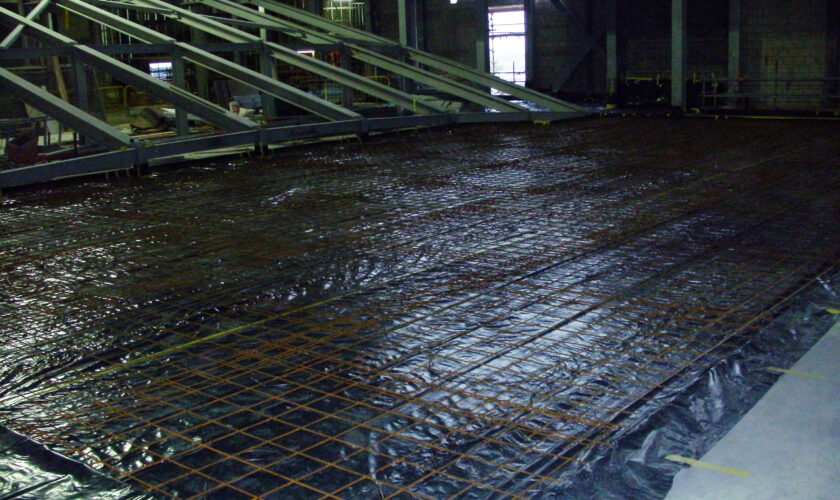

Diese Herausforderung umfasste zwei wesentliche Aspekte: Für das Kino war ein „Box-in-Box“-System erforderlich, bei dem die innenliegenden Schallschutzwände rund um den Umfang der schwimmenden Böden angebracht werden mussten. Da jeder Kinosaal eine andere Größe und Form aufwies, war für jeden eine maßgeschneiderte Konstruktion erforderlich. Die Bowlingbahn stellte hingegen eine größere Herausforderung dar, da die genauen Anforderungen an die Ausrüstung erst im späteren Verlauf des Projekts bekannt wurden. Die Konstruktion der Isolatoren und der Deckenbewehrung musste den unterschiedlichen Belastungsmerkmalen der Ausrüstung Rechnung tragen, die auf der Benutzerseite der Bahnen auf eine geringe Belastung und auf der Pinsetter-Seite der Bahnen auf eine hohe Belastung ausgelegt war..

Die Lösung

Im Rahmen einer umfassenden Lösung lieferte Farrat maßgeschneiderte Schwingungsdämpfer zur Abstützung der Stahlkonstruktion der Sitzplätze. Das Unternehmen bot einen erstklassigen Service: Es erfasste die Belastungsdaten vom Statiker sowie die Abmessungen und Positionen der Fundamentplatten vom Stahlbauunternehmen und lieferte daraufhin individuelle Lager, um trotz vielfältiger räumlicher und belastungstechnischer Einschränkungen ein gleichbleibendes Eigenfrequenzverhalten zu gewährleisten. Anschließend kennzeichnete und verpackte Farrat alle wichtigen Bauteile (einschließlich akustischer Unterlegscheiben und Lagerplatten) einzeln auf sorgfältig organisierten Paletten, um Fehler zu vermeiden und so den Installationsprozess zu optimieren.

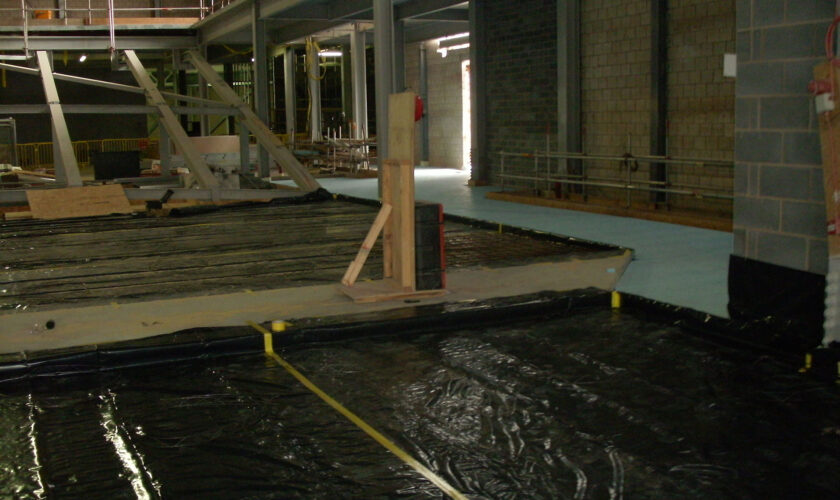

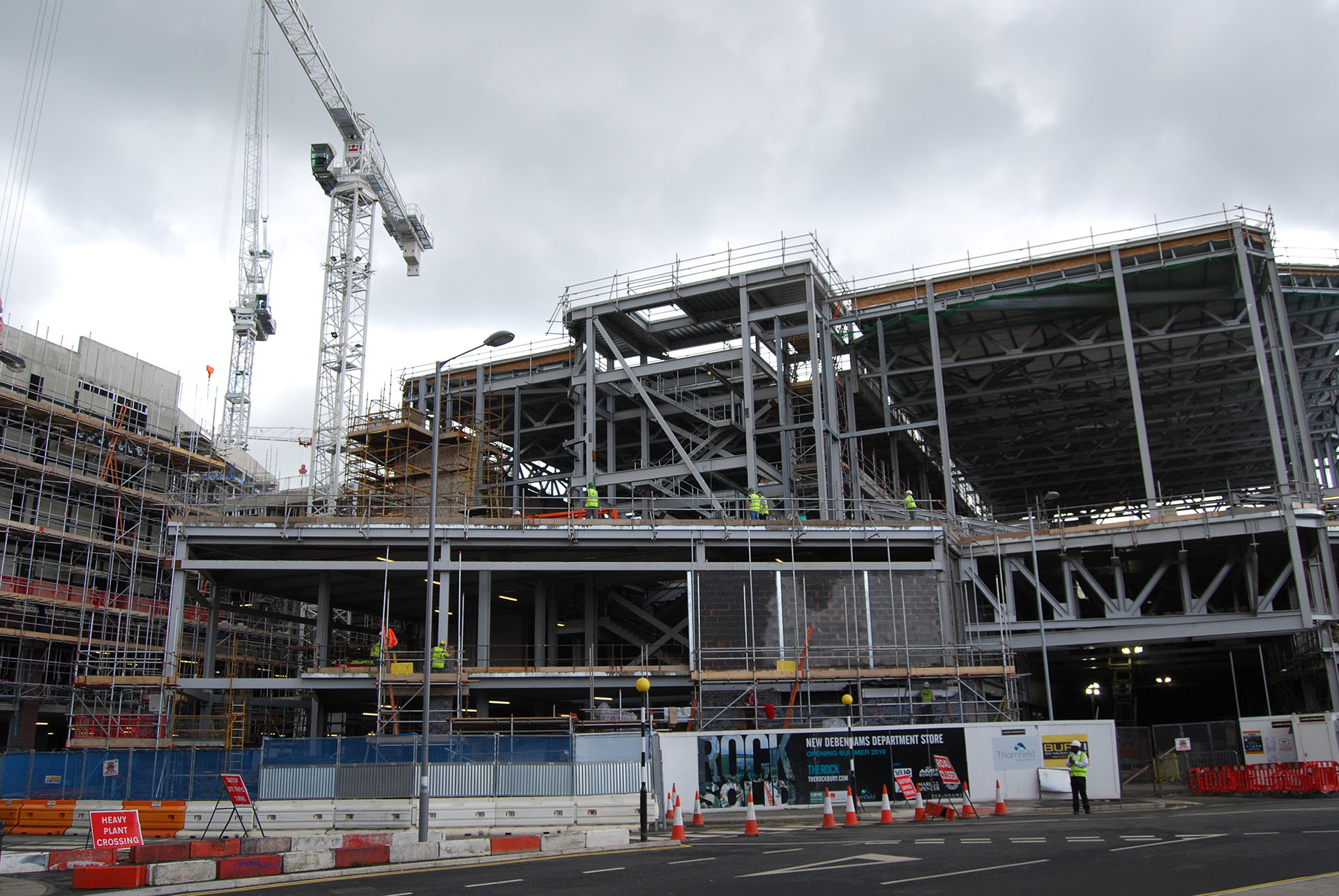

Bei den Fußböden musste Farrat während des Installationsprozesses Rücksicht auf eine Reihe anderer Gewerke nehmen, da sich das Gebäude noch im Bau befand und daher nicht wasserdicht war. Dank sorgfältiger Planung und pragmatischem Baustellenmanagement konnte jedoch sichergestellt werden, dass dies die Installation nicht beeinträchtigte. Aufgrund der Menge an Beton, die Farrat bereits gegossen hatte, erwies es sich für das Unternehmen als effizienter, auch den gesamten angrenzenden Beton für die Verkehrsflächen zu gießen. Dies bedeutete, alle Eventualitäten abzudecken, wie z. B. die Planung aller Schnittstellen im gesamten Stockwerk, darunter Rolltreppen und isolierte Kinostuhlsäulen, sowie das Vorsehen von Gräben für Versorgungsleitungen usw..

Billy McNicholas
Projektleiter, Laing O'Rourke Construction
Wir schätzten die flexible und professionelle Herangehensweise von Acoustruct sowie die eindeutige technische Überlegenheit des schwimmenden Akustikbodensystems von Farrat.
