Industriemaschinen können Körperschall und Schwingungen erzeugen, die sich auf den umgebenden Boden und die umliegenden Strukturen ausbreiten und empfindliche Geräte sowie Mitarbeiter in der Nähe beeinträchtigen. Dies kann sich auf die Präzision auswirken, zu Schäden an den Werkzeugen führen und möglicherweise erhebliche Auswirkungen auf die Leistungsfähigkeit haben. Daher ist es notwendig, die Übertragung dieser Störungen zu minimieren.
Ein Isolierte Stiftung kann so ausgelegt werden, dass empfindliche Maschinen vor externen Schwingungen geschützt werden (passive Isolierung) oder dass Schwingungen reduziert und deren Übertragung auf die Umgebung verhindert werden (aktive Isolierung)).
Wie funktionieren sie??

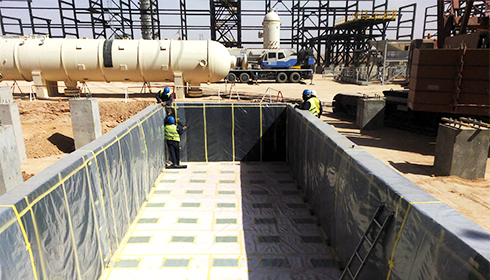

Isolierte Fundamente sind eine Lösung zur Schwingungsisolierung, die häufig in der Industrie, im Bauwesen und in der Energieerzeugung zum Einsatz kommt. Das System besteht aus einem Beton-Trägheitsblock, mit dem Anlagen oder Maschinen je nach Anwendungsfall starr oder elastisch verbunden werden. Das von Farrat bereitgestellte Schwingungsisolationsmaterial umgibt das Fundament, um zu verhindern, dass Schwingungen in das Fundament eindringen oder aus diesem austreten.
Die Isolationswirksamkeit – üblicherweise gemessen anhand der Übertragbarkeit – hängt von verschiedenen Aspekten ab, die bei der Auslegung eines isolierten Fundaments berücksichtigt werden müssen. Die Masse, die Abmessungen und die Betriebsgeschwindigkeit der Maschine sowie die erforderliche Systemstabilität und Isolationsleistung sind allesamt Faktoren, die unsere Forschungs- und Entwicklungsingenieure heranziehen, um das Material und das gesamte Isolationssystem zu bestimmen, das den besonders anspruchsvollen Anforderungen unserer Kunden gerecht wird..
Typische Konfigurationen
Mit über 60 Jahren Erfahrung in der Bereitstellung von Schwingungsisolierungslösungen für Maschinen und Anlagen bietet Farrat für jede Anfrage die kostengünstigste und am einfachsten zu installierende Lösung für isolierte Fundamente. Dies ermöglicht es Maschinen, ihre Produktivität zu maximieren und gleichzeitig eine sichere Arbeitsumgebung zu gewährleisten. Die Hauptkomponenten des Isolierungssystems sind:
- Trägheitsblock – erhöht die Masse des Systems und verstärkt dadurch den Druck auf die Schwingungsdämpfer, wodurch deren Dämpfungsleistung verbessert wird. Zudem sorgt dies für mehr Stabilität der Konstruktion und verringert das Schwanken der Maschine aufgrund der erhöhten Steifigkeit und des tieferen Schwerpunkts, wodurch die Ausrichtung bei Änderungen der statischen und dynamischen Belastungen erhalten bleibt. Dies wird als „Massendämpfung“ bezeichnet.
- Kork-Verbundstreifen – Sie werden an den Seitenwänden angebracht, um die seitliche Steifigkeit zu erhöhen. Sie verhindern ein Schwanken des Fundaments und erhöhen dessen Stabilität. Außerdem tragen sie dazu bei, die Übertragung von seitlichen Schwingungen in das System hinein oder aus dem System heraus zu verringern..
- Void Former – dient dazu, die Leisten an den Wänden zu stützen und eine ebene Fläche am Untergrund zu gewährleisten, um die Lasten des Trägheitsblocks und der Maschine gleichmäßig auf die Schwingungsdämpfer zu verteilen. Es stützt den frischen Beton, bis dieser ausgehärtet ist, und kriecht dann unter der Last nach, damit die Schwingungsdämpfer die volle Last aufnehmen und ihre Funktion erfüllen können.
- Schwingungsdämpfende Unterlagen – flexible Elemente, die zwischen dem Trägheitsblock und seiner Tragkonstruktion eingesetzt werden, um die Übertragung von Stößen oder Schwingungen zu dämpfen und das System zu entkoppeln. Sie bestehen in der Regel aus Gummi, das für eine Vielzahl von Anwendungen ideale Eigenschaften aufweist, können aber bei speziellen Anforderungen auch aus Polyurethanschaum oder spiralförmigen Stahlfedern bestehen.
Nächste Schritte
Wir empfehlen allen, die nach einer Lösung zur Schwingungsdämpfung für Maschinen suchen, sich unser Angebot anzusehen Unser Angebot an Dienstleistungen und Lösungen finden Sie hier.
Technische Informationen zu Punktfundamenten finden Sie hier Broschüre.
Darüber hinaus bietet unser Weiterbildungsmodul „Industrial Module 02“ aus unserem On-Demand-Bibliothek für berufliche Fortbildung stellt reale Fallstudien zu den Auswirkungen und Vorteilen des Einsatzes von isolierten Fundamenten bei Maschinen mit Stoßbelastung vor.
