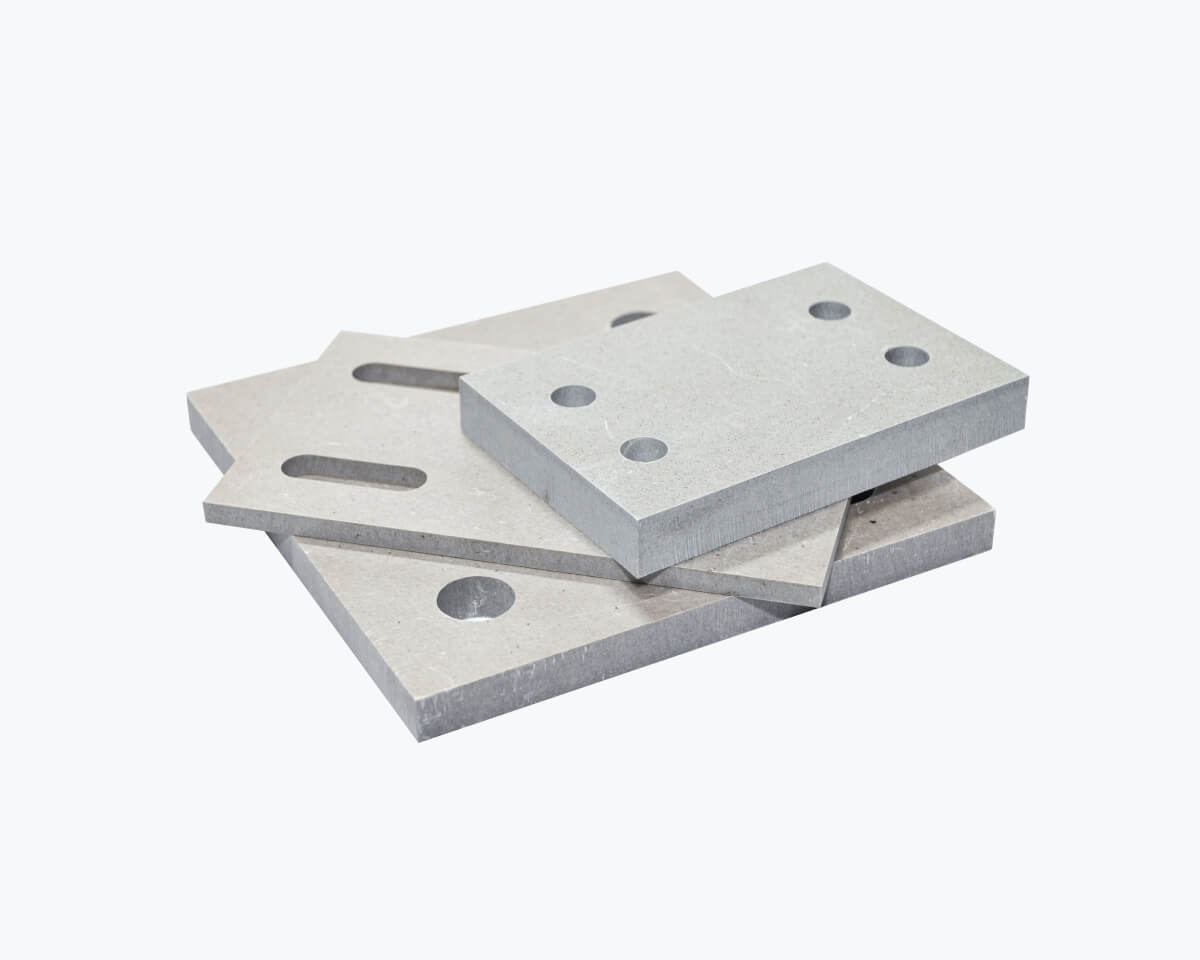

STRUKTRA™ TBF
STRUKTRA™ TBF
Tragende Thermische Trennung
STRUKTRA™ TBF zeichnet sich nachweislich durch eine hohe Druckfestigkeit bei hohen Temperaturen und eine geringe Wärmeleitfähigkeit aus, sodass Planer mit einem einzigen tragende thermische Trennung zahlreiche Bauvorschriften in Bezug auf Brandschutz, Wärmeverlust und Energieeffizienz erfüllen können.
STRUKTRA™ TBF wurde unabhängigen Brandprüfungen unterzogen und gemäß den folgenden Industriestandards zertifiziert:
- A2, s1, d0 Brandschutzklasse gemäß EN 13501-1.
- Behält gemäß EN ISO 604 bis zu 500 °C eine sehr hohe strukturelle Leistungsfähigkeit und Druckfestigkeit bei.
- Entspricht den Anforderungen von Dokument B der Bauverordnung für Gebäude mit einer Höhe von mehr als 11 m.
Warum STRUKTRA™?
Tragende Thermische Trennung?
Angetrieben von unserem Streben nach technischer Exzellenz,
sind wir weiterhin führend bei der Entwicklung
des Marktes tragende thermische Trennung.
Aufgrund gesetzlicher Änderungen im Zusammenhang mit dem Klimawandel und der Energieeinsparung haben die Verringerung von Energieverlusten und das Risiko von Kondenswasserbildung zunehmend an Bedeutung gewonnen – ebenso wie die Vorliebe der Bauindustrie für tragende thermische Trennungen von Farrat.
Strukturelle Anwendungen
tragende thermische Trennungen hochleistungsfähige Wärmedämmungen, die zwischen horizontalen und vertikalen Verbindungen von Innen- und Außenelementen eingesetzt werden, um Wärme- oder Kältebrücken zu verhindern.
Vielfältige Einsatzmöglichkeiten
STRUKTRA™ TBF kann in einer Vielzahl von Anwendungsbereichen eingesetzt werden, in denen eine thermische Isolierung aus baulichen Gründen erforderlich ist:

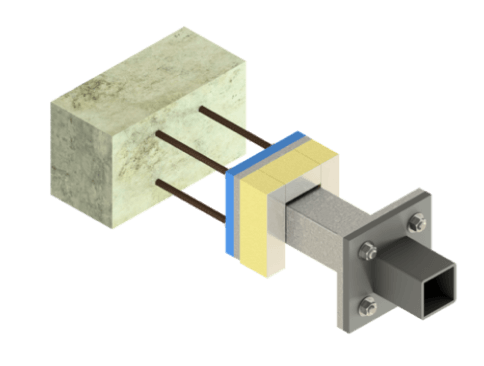

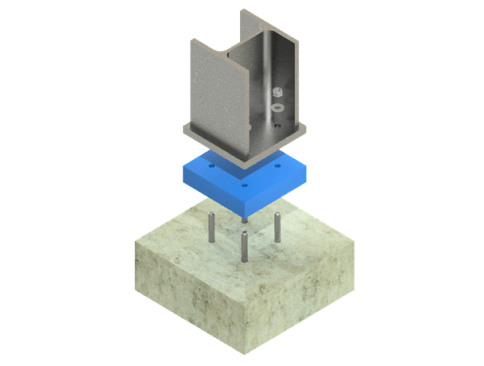

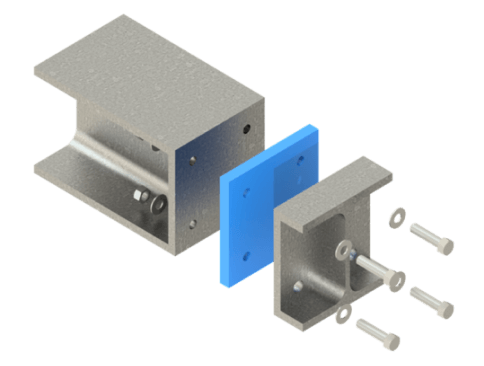

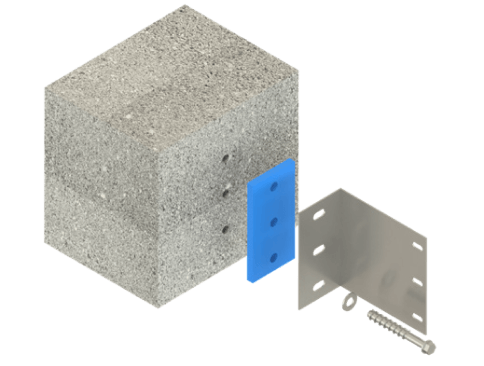

Details der gemeinsamen Schnittstelle
STRUKTRA™ TBF ist in der Lage, Lasten in Moment- und Schubverbindungen aufzunehmen, ohne nennenswerte Drehungen zu verursachen.
STRUKTRA™ TBF kann überall dort eingesetzt werden, wo in der Gebäudehülle Durchbrüche oder Übergänge vorhanden sind, um die Gebäudeperformance zu verbessern. Beispiele hierfür sind:
- Strukturelle Rahmen
- Anschlüsse des Fassadensystems an den Primärrahmen
- Verbindung von externen und internen primären Bauelementen
- Balkone
- Treppenhäuser
- Isolierung von Unterbau und Kellerelementen
- Man-sichere Systeme
- Verbindungen zu bestehenden Strukturen
- Überdachungen von Anlagen - Säulen
- Dachbrüstungen
Prüfung
Die unabhängige Materialprüfung wurde in Deutschland von einem Institut mit DAkkS-Zertifizierung durchgeführt.
| Eigenschaften | Test Standard | Titel |
|---|---|---|
| Druckfestigkeit | EN ISO 604 | Kunststoffe – Bestimmung der Druckeigenschaften |
| Wärmeleitfähigkeit | EN 12667 | Wärmetechnische Eigenschaften von Baustoffen und Bauprodukten. Bestimmung des Wärmewiderstands mittels der Methode der geschirmten Heizplatte und der Methode mit dem Wärmeflussmesser. Produkte mit hohem und mittlerem Wärmewiderstand. |
| Dichte | EN 1602 | Wärmedämmprodukte für den Bau. Bestimmung der Schüttdichte. |
| Wasserabsorption | EN 12087 | Wärmedämmprodukte für den Bau. Bestimmung der Langzeitwasseraufnahme durch Eintauchen. |
Materialeigenschaften
| Eigenschaften | Farrat TBK | Anmerkungen | |
|---|---|---|---|
| Druckfestigkeit | Charakteristisch ƒck | 355 MPa | EN 1990, Gleichung (D.1)) |
| Entwurf ƒcd | 284 MPa | EN 1993-1-8 (YM2 = 1,25) (UK NA) | |
| Wärmeleitfähigkeit/Widerstand | 0,200 W/mK | ||
| Dichte | 2160 kg/m3 | ||
| Wasserabsorption | 0.40% | ||
Verfügbarkeit
| Dicke | Toleranz | Maximale Blattgröße |
|---|---|---|
| 5 mm | +/-0,6 mm | 1190 × 1000 mm |
| 10 mm | +/-1,0 mm | |
| 15 mm | +/-1,5 mm | |
| 20 mm | +/-2,0 mm | |
| 25 mm | +/-2,5 mm |
Aufträge & Fertigung
STRUKTRA™ Farrat’s tragende thermische Trennungen nach Ihren spezifischen Anforderungen gefertigt. Sie senden uns Ihre Zeichnungen zu, und wir fertigen die Teile unter strenger BBA-Qualitätskontrolle. Je nach Menge erfolgt die Lieferung am nächsten Tag oder in der Regel innerhalb von 3 Werktagen nach Auftragserteilung.
Vor der Fertigung ist in der Regel eine maßstabsgetreue Zeichnung für jede Platte mit eindeutiger Projektreferenz erforderlich.
Die Gewährleistung, dass Sie das richtige Produkt rechtzeitig für Ihre Installation erhalten, ist ein wesentlicher Bestandteil unseres Serviceangebots und in unserem BBA-Zeichen sowie unseren Zertifizierungen nach ISO 9001:2015 und ISO 14001:2015 verankert. Dazu gehören:
- Überprüfung der Zeichnungen im Vergleich zum Angebot und zum Kundenauftrag
- 4-Augen-Prüfung des CNC-Programms
- Visuelle und dimensionale Prüfung der hergestellten Produkte
- Jeder Artikel wird anschließend einzeln gekennzeichnet, damit er vor Ort leicht identifiziert werden kann und die Rückverfolgbarkeit bis zum Hersteller des Rohmaterials gewährleistet ist.
Anleitung zur Angebotsabgabe
Damit wir Ihnen ein möglichst präzises Angebot für die thermische Trennung unterbreiten können und sicherstellen, dass dieses auf Anhieb stimmt, benötigen wir einige Informationen von Ihnen.
Bitte nehmen Sie sich einen Moment Zeit, um sich dieses kurze Video anzusehen:
