STRUKTRA™ TBK

Ein hochfestes Material mit niedriger Wärmeleitfähigkeit tragende thermische Trennung

STRUKTRA™ TBK

Tragende Thermische Trennung

STRUKTRA™ TBK ist unser Premium-Werkstoff, der sich durch eine sehr hohe Druckfestigkeit bei gleichzeitig sehr geringer Wärmeleitfähigkeit auszeichnet.

  • STRUKTRA™ verwendet ausschließlich tragende thermische Trennung , die speziell für den Einsatz in der Gebäudehülle entwickelt wurden.
  • STRUKTRA™ TBK ist vollständig zertifiziert, damit Planer und Bauherren bei der Verwendung in tragenden Verbindungen volles Vertrauen in das Produkt haben können.

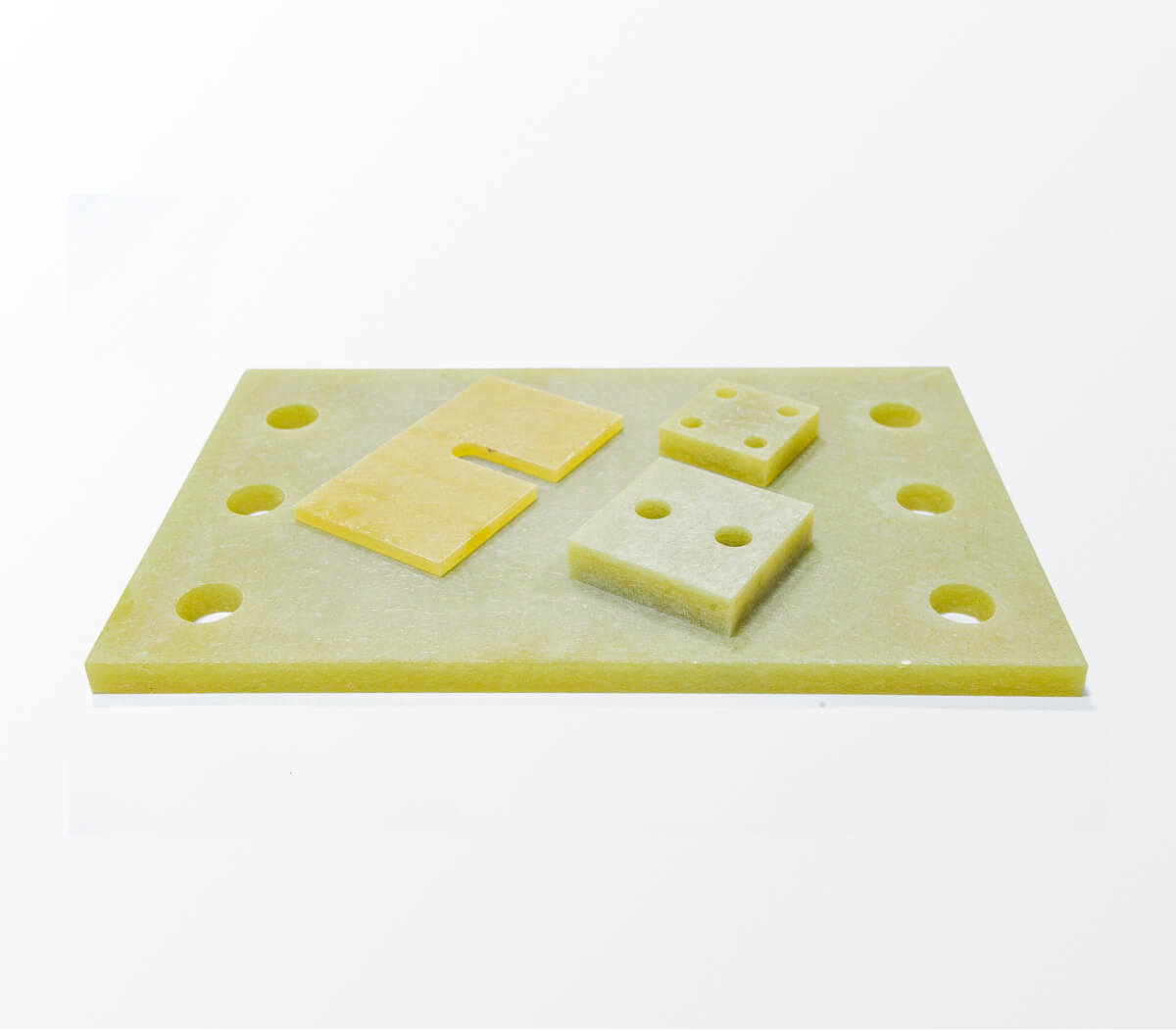

  • STRUKTRA™ TBK ist als maßgeschneiderte Platten oder Streifen erhältlich, die mit einer individuell festgelegten Anzahl von Löchern präzise per Wasserstrahl geschnitten werden, ganz nach den Anforderungen oder Vorgaben des Kunden..
Technische Informationen

Warum STRUKTRA™?
Tragende Thermische Trennung?

Angetrieben von unserem Streben nach technischer Exzellenz, sind wir weiterhin führend bei der Entwicklung des Marktes tragende thermische Trennung.

Aufgrund gesetzlicher Änderungen im Zusammenhang mit dem Klimawandel und der Energieeinsparung haben die Verringerung von Energieverlusten und das Risiko von Kondenswasserbildung zunehmend an Bedeutung gewonnen – ebenso wie die Vorliebe der Bauindustrie für tragende thermische Trennungen von Farrat.

Zertifizierungen

Europäische Technische Bewertung
BBA-Zertifikat
Passivhaus-Zertifikat
SCI-Bewertungsbericht
BRE-Bewertung (TBK)

Strukturelle Anwendungen

tragende thermische Trennungen hochleistungsfähige Wärmedämmungen, die zwischen horizontalen und vertikalen Verbindungen von Innen- und Außenelementen eingesetzt werden, um Wärme- oder Kältebrücken zu verhindern.

Vielfältige Einsatzmöglichkeiten

STRUKTRA™ TBK kann in einer Vielzahl von Anwendungsbereichen eingesetzt werden, in denen eine thermische Isolierung aus statischen Gründen erforderlich ist:

Neubau- und Sanierungsprojekte

STRUKTRA™ TBK kann bei Neubau- und Sanierungsprojekten in den folgenden Bauelementen eingesetzt werden:

  • Anschlüsse des Fassadensystems an den Primärrahmen
  • Brise soleil und Beschilderung
  • Dachbrüstungen
  • Verbindung von externen und internen primären Bauelementen
  • Balkone
  • Treppenhäuser
  • Isolierung von Unterbau und Kellerelementen
  • Verbindungen zu bestehenden Strukturen
Stahl-Stahl-Strukturrahmen
Verbindungen zwischen Stahl und Beton auf Balkonen
Stützenfüße aus Stahl und Beton
Stahl-Beton-Fassadensysteme

Prüfung

Die unabhängige Materialprüfung wurde in Deutschland von einem Institut mit DAkkS-Zertifizierung durchgeführt.

Eigenschaften Test Standard Titel
Druckfestigkeit DE ISO 604 Kunststoffe – Bestimmung der Druckeigenschaften
Wärmeleitfähigkeit EN 12667 Wärmetechnische Eigenschaften von Baustoffen und Bauprodukten. Bestimmung des Wärmewiderstands mittels der Methode der geschirmten Heizplatte und der Methode mit dem Wärmeflussmesser. Produkte mit hohem und mittlerem Wärmewiderstand.
Dichte EN 1602 Wärmedämmprodukte für den Bau. Bestimmung der Schüttdichte.
Wasserabsorption EN 12087 Wärmedämmprodukte für den Bau. Bestimmung der Langzeitwasseraufnahme durch Eintauchen.

Materialeigenschaften

Eigenschaften Farrat TBK Anmerkungen
Druckfestigkeit Charakteristisch ƒck 312 MPa EN 1990, Gleichung (D.1))
Entwurf ƒcd 250 MPa EN 1993-1-8 (YM2 = 1,25) (UK NA)
Wärmeleitfähigkeit/Widerstand 0,187 W/mK
Dichte 1465 kg/m3
Wasserabsorption 0.14%

Verfügbarkeit

Dicke Toleranz Maximale Blattgröße
5 mm 0 / +0.2 mm 2400 × 1200 mm
10 mm 0 / +0.2 mm
15 mm 0 / +0,2 mm
20 mm 0 / +0.3 mm
25 mm 0 / +0,3 mm
+49 2173 898 3800 Angebot anfordern

Aufträge & Fertigung

STRUKTRA™ Farrat’s tragende thermische Trennungen nach Ihren spezifischen Anforderungen gefertigt. Sie senden uns Ihre Zeichnungen zu, und wir fertigen die Teile unter strenger BBA-Qualitätskontrolle. Je nach Menge erfolgt die Lieferung am nächsten Tag oder in der Regel innerhalb von 3 Werktagen nach Auftragserteilung.

Vor der Fertigung ist in der Regel eine maßstabsgetreue Zeichnung für jede Platte mit eindeutiger Projektreferenz erforderlich.

Die Gewährleistung, dass Sie das richtige Produkt rechtzeitig für Ihre Installation erhalten, ist ein wesentlicher Bestandteil unseres Serviceangebots und in unserem BBA-Zeichen sowie unseren Zertifizierungen nach ISO 9001:2015 und ISO 14001:2015 verankert. Dazu gehören:

  1. Überprüfung der Zeichnungen im Vergleich zum Angebot und zum Kundenauftrag
  2. 4-Augen-Prüfung des CNC-Programms
  3. Visuelle und dimensionale Prüfung der hergestellten Produkte
  4. Jeder Artikel wird anschließend einzeln gekennzeichnet, damit er vor Ort leicht identifiziert werden kann und die Rückverfolgbarkeit bis zum Hersteller des Rohmaterials gewährleistet ist.

Anleitung zur Angebotsabgabe

Damit wir Ihnen ein möglichst präzises Angebot für die thermische Trennung unterbreiten können und sicherstellen, dass dieses auf Anhieb stimmt, benötigen wir einige Informationen von Ihnen.

Bitte nehmen Sie sich einen Moment Zeit, um sich dieses kurze Video anzusehen:
