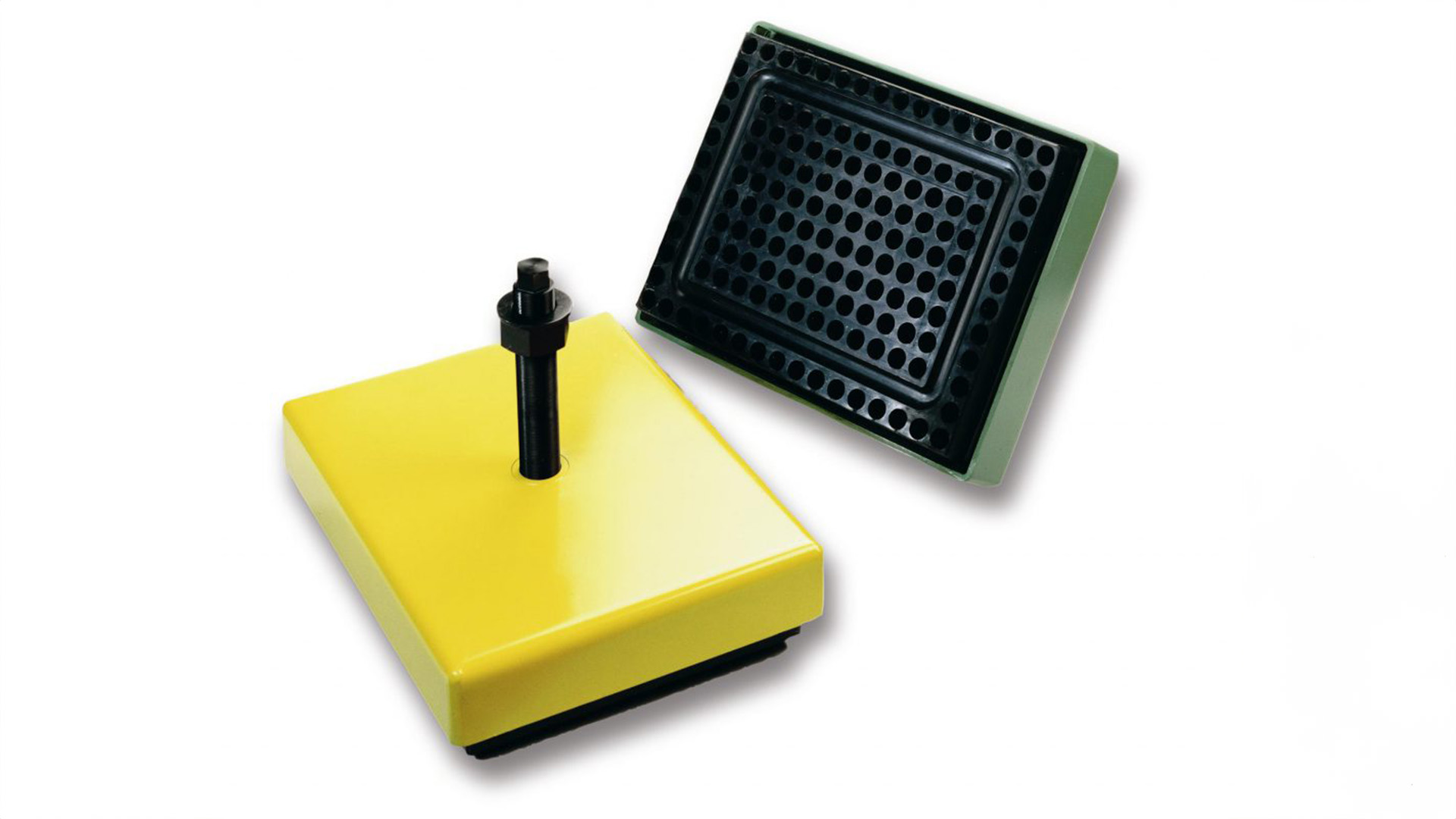

Isobloc

Farrat Isoblocs wurden speziell für Kraftpressen entwickelt – sind jedoch nicht auf deren Einsatz beschränkt –, um eine effektive vertikale und horizontale Stoßdämpfung, Schwingungsisolierung und Dämpfung sowie eine einfache und präzise Nivellierung in einem weitaus größeren Maßstab als bei Isomounts zu gewährleisten..

Farrat Isoblocs sind die ideale Wahl für die Dämpfung von Stößen und Vibrationen bei hohen Belastungen.

Unsere Isoblocs bieten eine einfache, kostengünstige und flexible Lösung für die Raumplanung in Fabriken oder Technikräumen und ermöglichen eine einfache Installation und Versetzung von Maschinen, ohne dass diese verschraubt oder einbetoniert werden müssen.

Isoblocs werden aus pulverbeschichtetem Stahl höchster Qualität und Farrat-NBR-Isoliermaterialien hergestellt. Das Design wurde kontinuierlich weiterentwickelt, um eine langfristige Beständigkeit gegen mechanische Abnutzung und chemische Korrosion zu gewährleisten. Dies wird durch Hunderte von industriellen Anwendungen weltweit belegt..

Technische Informationen

Farrat Isoblocs

Farrat Isoblocs werden aus pulverbeschichtetem Stahl höchster Qualität und Farrat NBR-Isoliermaterialien hergestellt.

Das Design wurde kontinuierlich weiterentwickelt, um eine langfristige Beständigkeit gegen mechanische Abnutzung und chemische Korrosion zu gewährleisten. Dies hat sich in Hunderten von industriellen Anwendungen weltweit bewährt.

Belastungsbereich von 7.500 kg bis zu 50.000 kg pro Halterung.

Kontakt

Isobloc Größenbereich

Abmessungen und Fähigkeiten

Isobloc (ISO)	ISB-Varianten		Einheiten	ISB 10	ISB 25	ISB 50
Maximale Belastung/Montage	-70		kg	7,500	18,000	36,000
Maximale Belastung/Montage	-80		kg	10,000	25,000	50,000
Abdeckung	Länge	Lc	mm	285	434	675
Abdeckung	Breite	Bc	mm	234	334	475
Gummiboden	Länge	Lr	mm	250	400	600
Gummiboden	Breite	Bc	mm	200	300	400
Gesamtmontagehöhe (unbelastet) Max.	Min	Hmin	mm	87	87	150
Gesamthöhe der Halterung (unbeladen))		Hmax	mm	109	109	180
Höhenverstellung			mm	22	22	30

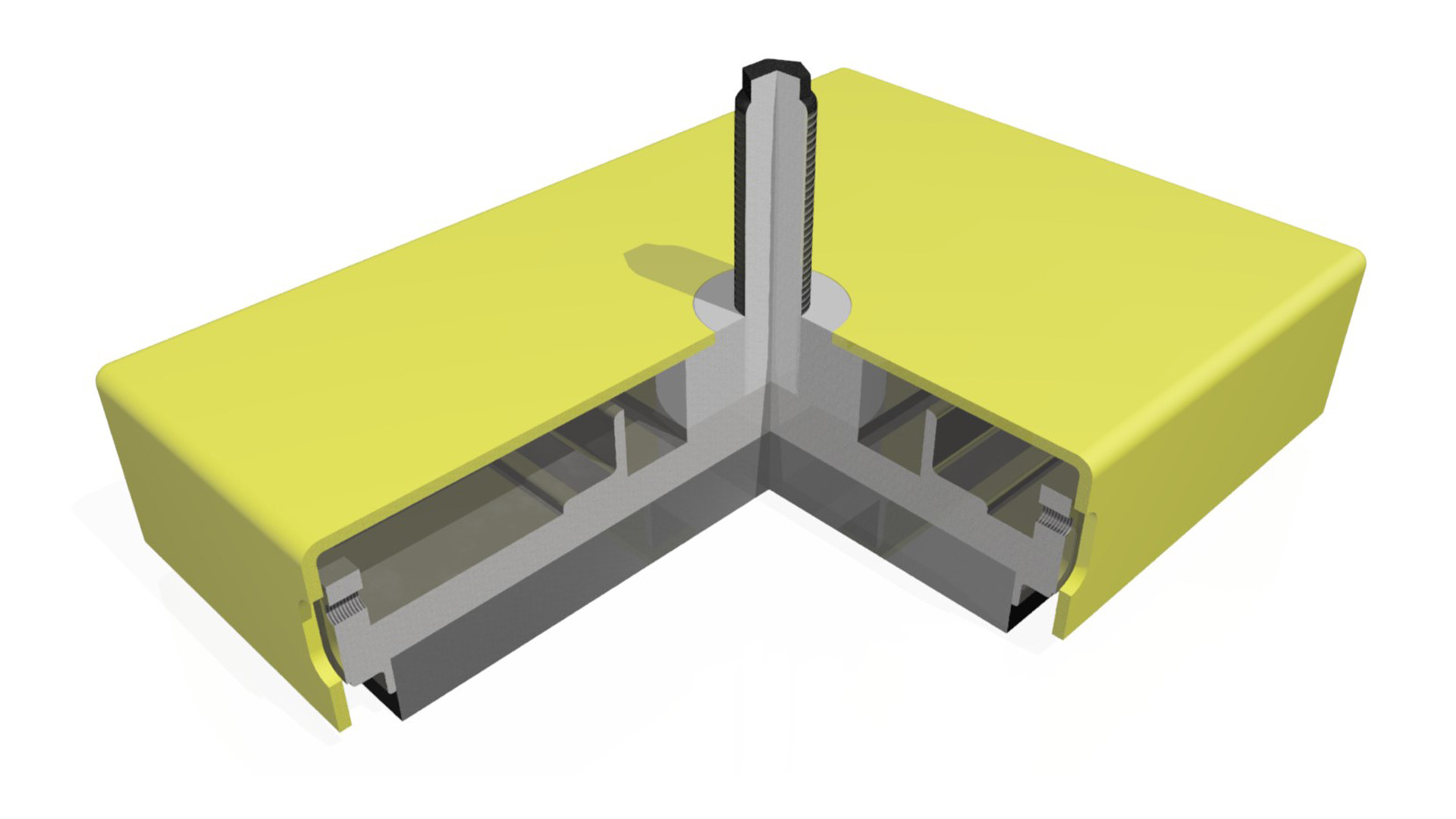

Montage-Skizze

Statische Federkonstante (K)

Isobloc (ISO)	ISB-Varianten	Einheiten	ISB 10	ISB 25	ISB 50
Vertikal	-70 Ksv	kN/mm	6.25	15	29
Horizontal	-70 Ksv	kN/mm	2.3	5.5	10
Vertikal	-80 kSv	kN/mm	9	22	42
Horizontal	-80 kSv	kN/mm	3.3	8	14
Dämpfungsfaktor	- C/cc	-	0.09	0.09	0.09
Verhältnis dynamischer zu statischer Modulus	-	-	2.4	2.4	2.4

Standard-Einstellschrauben (SH)

Verzinkter Stahl Güteklasse 8.8 mit 1 Mutter und 1 Unterlegscheibe - Abmessungen in mm
Für die ISB-Variante		10	10	10,25	25,50	25,50	50
Fäden	SH	M24 x 1,5	M30 x 1,5	M36 x 1,5	M42 x 1,5	M48 x 2.0	M56 x 2.0
AF	mm	17	24	27	32	36	41
Länge – Lo* (noch anzugeben))	mm	170	170	220	220	220	220
Längen - L1	mm	160	160	200	200	200	260

Merkmale und Vorteile

Tragfähigkeit bis zu 50 Tonnen
Präzisions-Feingewindehöheneinstellung
Hervorragende, bewährte Leistung bei der vertikalen und horizontalen Stoß- und Schwingungsdämpfung
Maschineller Einbau ohne Verschraubung und Verguss

Farrat Isobloc Auswahl

Wählen Sie die Befestigungspunkte so aus, dass das Ergebnis der nachstehenden Gleichung innerhalb der in der obigen Tabelle angegebenen maximalen Belastung pro Befestigungspunkt liegt. Wenn die Maschine aus mehreren Abschnitten besteht, berechnen Sie die Belastung pro Befestigungspunkt für jeden Abschnitt.:

Maschine + Werkzeug + Werkstück Gewicht (kg) / Anzahl der Halterungen

Bestellbeispiel (Halterung + Schraubenbaugruppe): ISB10-70 + SH30x1,5×170
