Isolierte Stiftung

Isolierte Fundamente (IFDs) schützen empfindliche Maschinen entweder vor Vibrationen aus der Umgebung (passive Isolierung) oder reduzieren Vibrationen und verhindern, dass diese auf die umgebenden Fundamente übertragen werden (aktive Isolierung)).

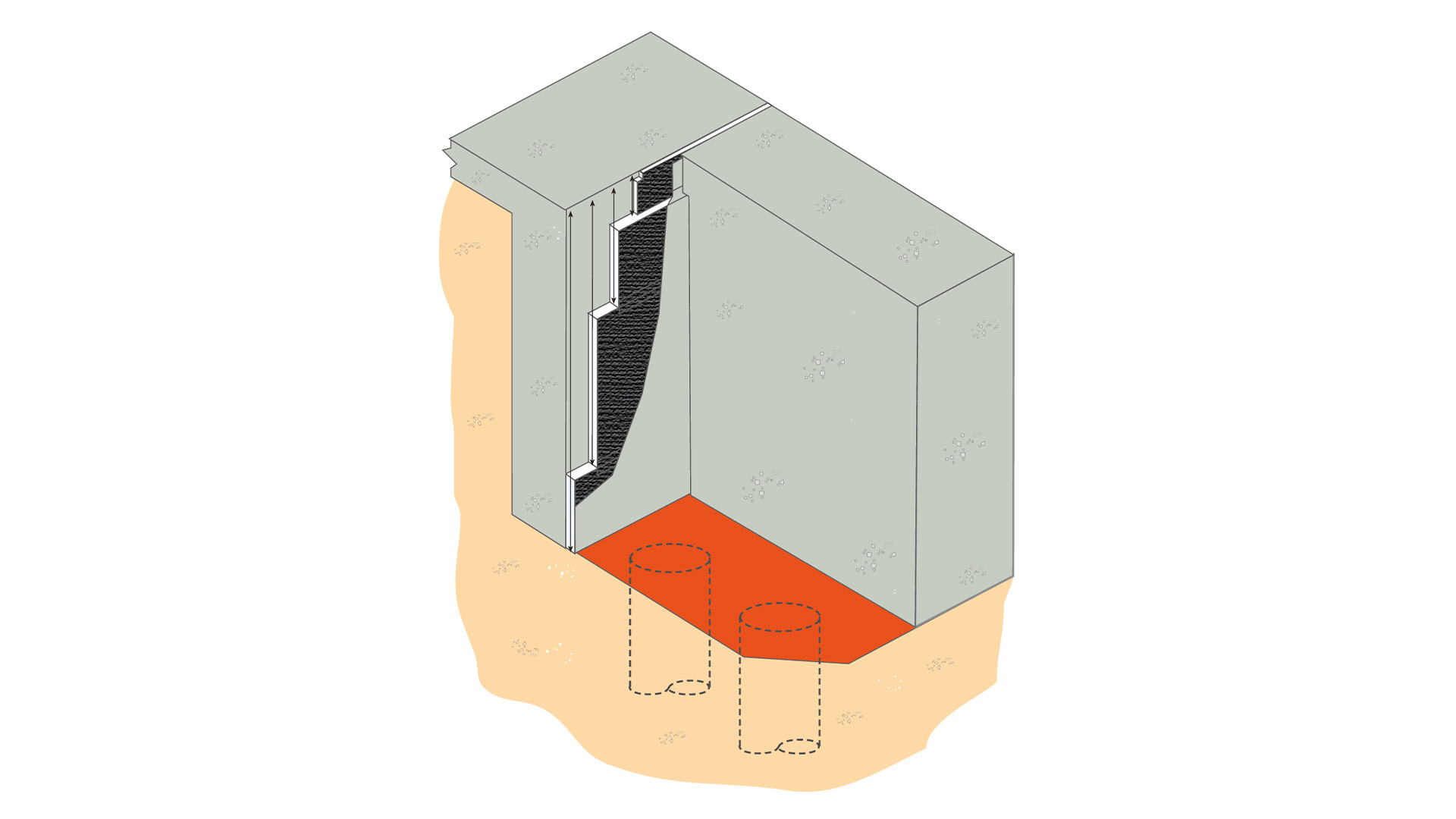

Wie werden Punktfundamente errichtet??

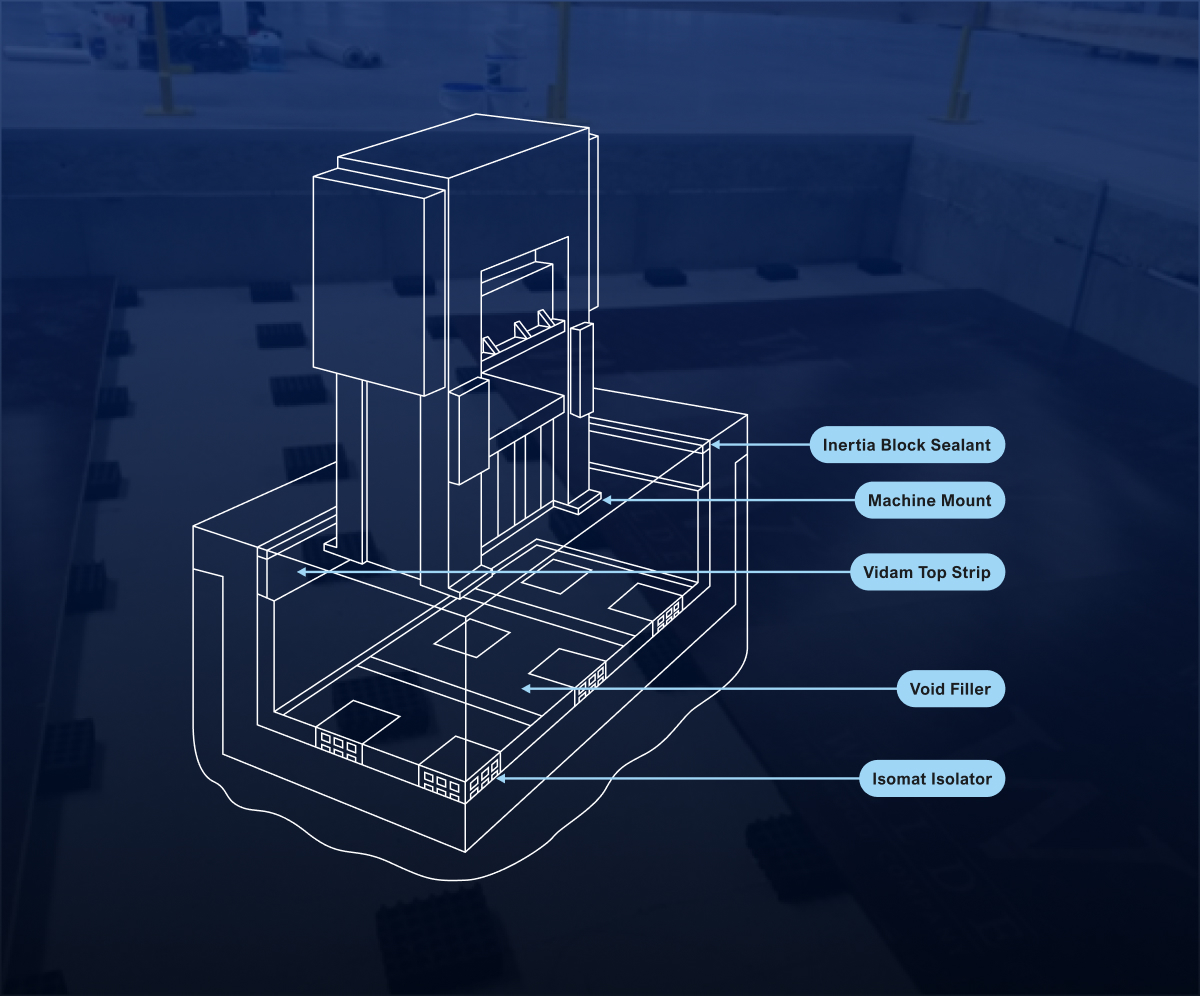

Die Lösungen von Farrat bestehen aus einem Beton-Trägheitsblock, mit dem Geräte oder Maschinen fest verbunden sind.

Ein spezielles schwingungsdämpfendes Material von Farrat umgibt den Schwungmasseblock, um je nach Anwendungsfall zu verhindern, dass Schwingungen in den Block eindringen oder aus ihm austreten.

Technische Informationen

Welche verschiedenen Konfigurationen gibt es??

Obwohl es zahlreiche Varianten gibt, lassen sich zwei Hauptthemen der Isolation unterscheiden: vollständige Isolierung und seitliche Isolierung.

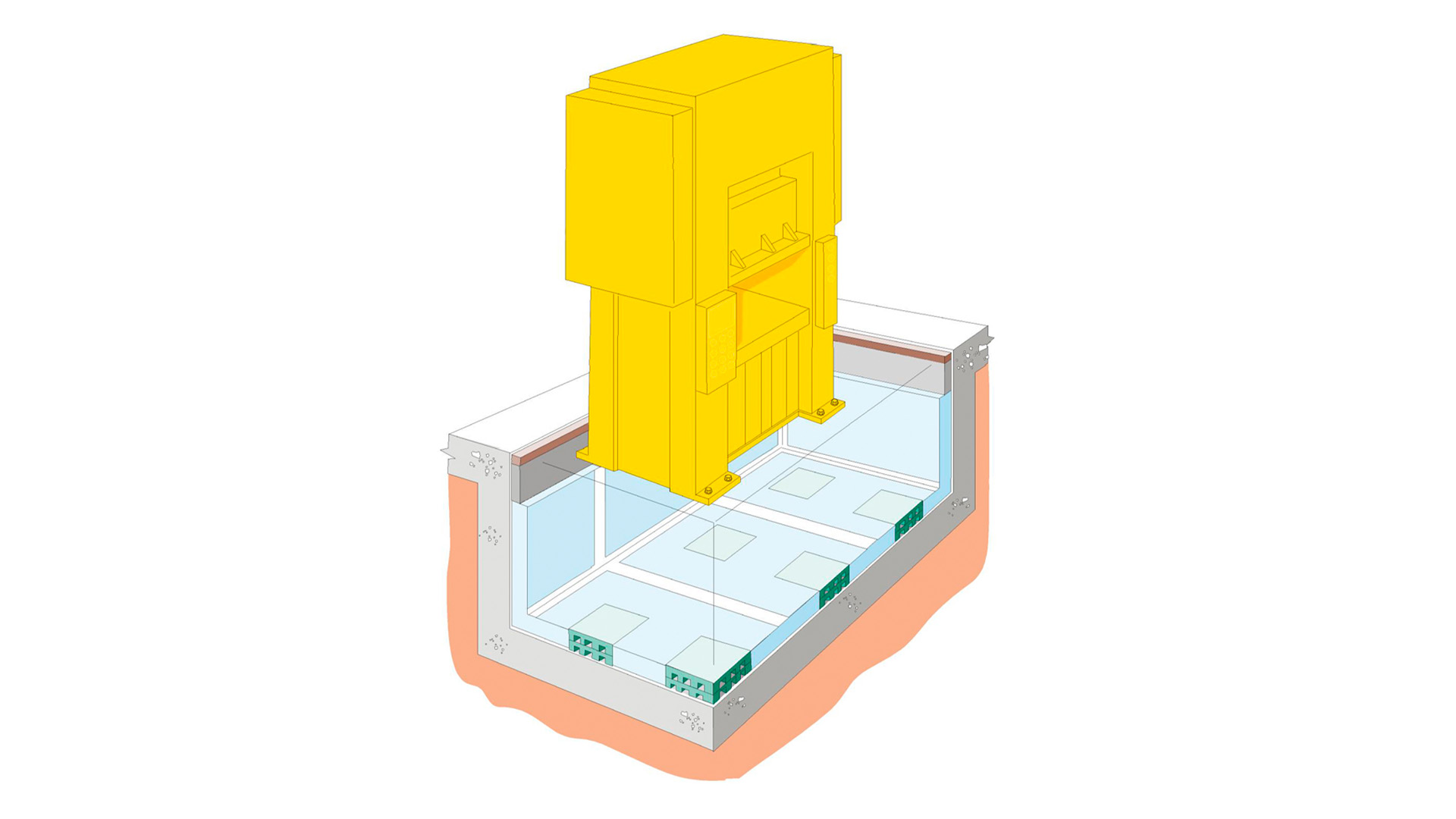

Bei der vollständigen Isolierung sind sowohl der Sockel als auch die Wände des Trägheitsblocks mit schwingungsdämpfendem Material ummantelt, während bei der seitlichen Isolierung nur die Wände ummantelt sind.

Kontakt

Wie funktioniert das schwingungsdämpfende Material??

Bei Farrat werden bestimmte Materialeigenschaften mithilfe spezieller hauseigener Prüfgeräte ermittelt, wodurch wir die Durchlässigkeit bestimmen können.

Dies wird unter anderem auch von der Erregungsfrequenz, der Eigenfrequenz, der Masse und der Dämmleistung unter Lastbedingungen beeinflusst..

Was bewirkt der Trägheitsblock??

Der Trägheitsblock fügt eine zusätzliche Masse hinzu, die das Schwingungsniveau im Verhältnis zur Schwingungskraft erheblich reduziert. Dies wird als „Massendämpfung“ bezeichnet.
Der Trägheitsblock sorgt für zusätzliche Steifigkeit und gewährleistet so die Ausrichtung bei wechselnden statischen und dynamischen Belastungen. Dies kann insbesondere bei Maschinen mit langem Bett, modularen Maschinen oder hochpräzisen Anlagen von Vorteil sein.
Der Trägheitsblock senkt zudem den Schwerpunkt (CoG), was bei Geräten mit einem hohen Schwerpunkt von großem Vorteil sein kann.
Farrat kann Ihnen bei der Bestimmung der Trägheitsblockgröße für eine bestimmte Anwendung behilflich sein.

Typische Anwendungen

Druckpressen
Schröpfköpfe
Kraftpressen
Walzenschleifmaschinen
Recycling-Zentren
Schmieden
Langbett-Maschinen
Metrologie und Inspektion
CMM

Wasserturbinen
Pumpen und Kompressoren
Weberei-Maschinen
Große Bearbeitungszentren
Öl und Gas
Dynamische Prüfstände
Fertigungseinrichtungen
